Внутренние испытания


Заводские испытания


  • Испытания проводились в лабораториях Ham-Let. Каждое испытание было тщательно рассчитано и спланировано.
  • Все испытания готовились так, чтобы исключить возможность утечки опасных жидкостей и газов.
  • Тщательное планирование и использование калиброванных измерительных приборов гарантируют достоверность результатов испытаний.

Программа испытаний:

  • Испытания гелием на утечку.
  • Испытание на монтаж / демонтаж и взаимозаменяемость
  • Гидравлическое испытание и испытание на разрыв.
  • Испытание на тепловой удар.
  • Испытание на вибростойкость.

  • Эти испытания регулярно проводятся в процессе производства.

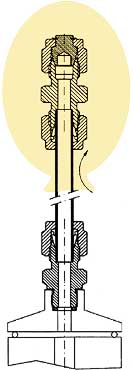

Испытание гелием на утечку

Испытание гелием на утечку проводилось согласно регламенту Ham-Let 3103 с помощью течеискателя Alcatel ASM 180 TD (чувствительность до 5×10—12 бар см³/с). Фитинг монтировался на подходящую трубу согласно порядку монтажа.

Выполнялась калибровка гелиевого течеискателя. Внутри системы создавался вакуум, затем на фитинг надевался специальный пакет с гелием.

Испытывались фитинги и трубы нескольких размеров. Испытание повторялось 5 раз с монтажом / демонтажом одного комплекта деталей. Результаты испытаний указаны в таблице 2.

Утечка гелия

Размер фитинга
дюймы (мм)

Утечка гелия
(бар см³/с)

Время
(мин)

1/4 (6)

1×10-9

5

3/8 (10)

1×10-9

5

1/2 (12)

2×10-9

5

3/4 (19)

2,5×10-9

5

1 (25)

2×10-9

5

Испытание на монтаж / демонтаж и взаимозаменяемость


Гайки и обжимные кольца монтировались на чистую короткую трубу, вставленную в корпус фитинга.
Сборка согласно порядку монтажа.
Далее выполнялись следующие операции:

  • Затяжка гайки "от руки" на корпусе фитинга.
  • Зажим корпуса фитинга в тисках и затяжка гайки на 1 1/4 оборота.
  • Ослабление гайки и трубы.
  • Вставка трубы другим концом, затяжка на 1 1/4 оборота.

Затяжка / ослабление 10 раз и проверка следующего:
5.1 Положение резьбы и серебряное покрытие на гайке.
5.2 Заедание деталей.
5.3 Испытание давлением 500 бар.
5.4 Испытание гелием на утечку с течеискателем ASM 180TD.


  • Замена гаек и обжимных колец производства Ham-Let и другого производителя в разных позициях.
  • Регистрация результатов испытаний:
  • Утечки при испытании давлением не обнаружено.
  • Утечки гелия не обнаружен при 2.10-9 бар см³/с.
  • Заедание деталей отсутствует; труба достается легко.


исп.

Размер

Гайка

Обжимные кольца

Корпус

Повтор
10 раз

Нет
заедания


оборота





Конкурент

LET-LOK

Конкурент

LET-LOK

LET-LOK







1

3/8"



+



+

+

OK

OK

OK

2

1/2"



+



+

+

OK

OK

OK

3

1/2"



+



+

+

OK

OK

OK

4

3/8"



+



+

+

OK

OK

OK

5

1/4"



+



+

+

OK

OK

OK

6

1/2"



+



+

+

OK

OK

OK

7

1/2"



+



+

+

OK

OK

OK

8

1/2"



+



+

+

OK

OK

OK

9

1/2"

+



+



+

OK

OK

OK

10

1/2"

+





+

+

OK

OK

OK

11

1/2"

+



+



+

OK

OK

OK

12

1/4"



+



+

+

OK

OK

OK

13

1/4"

+



+



+

OK

OK

OK

14

1/4"



+



+

+

OK

OK

OK

15

1/4"

+



+



+

OK

OK

OK

16

1/4"

+





+

+

OK

OK

OK

17

1/4"



+





+

OK

OK

OK

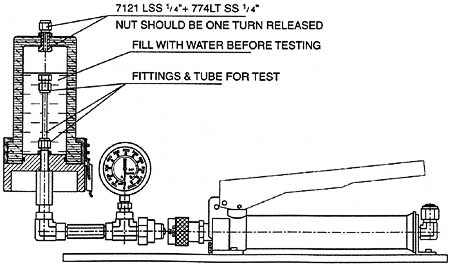

Гидравлическое испытание и испытание на разрыв


Проводилось гидравлическое испытание фитингов LET-LOK®, смонтированных согласно порядку монтажа. Испытываемые образцы должны выдерживать гидравлическое давление, превышающее максимально допустимое рабочее давление не менее чем в 1,5 раза. Это давление поддерживалось в течение 5 минут. В этом же испытание давление воды в фитинге повышалось до разрыва трубы. Утечек и трещин в фитинге не обнаружено. Результаты указаны в таблице.


Ном. размер трубы
мм (дюймы)

Толшина стенки трубы
мм (дюймы)

Допустимое
рабочее давление

бар (psi)

Исп. давление
бар (psi)

Время
(мин)

Давление разрыва
трубы

бар (psi)

2 (1/16)

0,5 (0,02)

475 (6881)

713 (10340)

5

1900 (27950)

6 (1/4)

1,25 (0,049)

596 (8644)

910 (13195)

5

2200 (31900)

10 (3/8)

1,65 (0,065)

520 (7538)

850 (12325)

5

1850 (26825)

12 (1/2)

2 (0,078)

462 (6696)

850 (12325)

5

1848 (26796)

19 (3/4)

2,5 (0,095)

364 (5288)

580 (8410)

5

1150 (16675)

25 (1)

2,5 (0,098)

265 (3844)

567 (8221)

5

1250 (18125)


  • Достигнут разрыв трубы во всех случаях.
  • Повреждений фитингов не обнаружено.
гидравлическое испытание

Испытание на тепловой удар


Испытание проводилось в 2 этапа:

  • Испытание на утечку под высоким давлением (500 бар).
  • Испытания гелием на утечку.

Фитинги и трубы монтировались в соответствии с порядком монтажа.
Выполнялись циклические изменения температуры.
Температура изменялась от -70 °С до 100 °С.
Температура изменялась очень быстро (за несколько минут) с помощью системы охлаждения и электропечи.



Результаты испытаний:

Утечки не обнаружено в погруженном фитинге под давлением при обеих температурах.
Испытания гелием на утечку при обеих температурах выполнялось с помощью течеискателя ASM 180TD.
2. 10-8 бар см³/с (нагрев) и 4. 10-9 бар см³/с (охлаждение) — утечка гелия при обеих температурах.

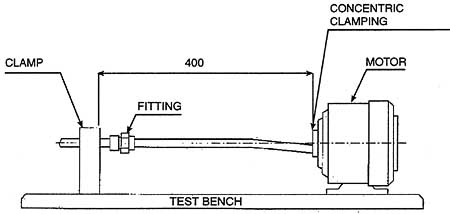

Испытание на вибростойкость


Фитинг монтировался согласно порядку монтажа на вибростенде, состоящем из смещенного относительно оси привода груза, подсоединенного через подшипник к трубе. Фитинг подвергался воздействию частоты 1—25 Гц, после чего проводились испытания гелием на утечку и гидравлические испытания.


Результаты испытаний:


Размер фитинга

ТС трубы
мм (дюймы)

Испытания гелием на утечку
(бар см³/с)

Испытание давлением
(500 бар)

1/4

1,25 (0,049)

2×10-9

Утечек не обнаружено

3/8

1,65 (0,065)

2,5×10-9

Утечек не обнаружено

1/2

2 (0,078)

1×10-9

Утечек не обнаружено

3/4

2,5 (0,095)

2×10-9

Утечек не обнаружено


испытание на вибростойкость
